Equipos de Presión


Equipos de Presión / Tanques Precargados




TANQUE ALTAMIRA
Tanque de Acero
Diseño de Diafagma
Excelente calidad
Modelos Verticales con base para el tanque (acero)

Altamira Acero Tanque con 5 años de Garantía.
**Factor de Máxima Aceptación
Dimensiones (Pulgadas)
Diám. conex. NTP
Equiv. Aprox. Tanque sin precarga (gal)
ENTREGA VOLUMÉTRICA
Peso bruto lb. / kg
Diám.
Altura
20/40 psi (gal.)
30/50 psi (gal.)
40/60 psi (gal.)
A4202 (20 GAL)
57%
15.38
31.63
1" H
60
8
6.8
5.9
33/15
AA26 (26 GAL)
44%
15.38
38.25
1" H
80
10.5
8.8
7.6
36/17
A10050 (44 GAL)
77%
22.00
36.00
1.25" H
135
17.7
15
13
69/31.3
A12051 (62 GAL)
55%
22.00
46.75
1.25" H
200
24.9
21.1
18.3
92/41.8
A17002 (86 GAL)
54%
26.00
47.25
1.25" H
280
34.6
29.2
25.4
123/55.8
A22050 (119 GAL)
39%
26.00
61.88
1.25" H
380
47.5
40.5
35.1
166/75.4
** Tanques con factores de máxima aceptación menores al 40% corren mayor peligro de daño si no se respetan las condiciones de presión de precarga adecuada y rango de presión entre paro y arranque de la bomba.
• Tanques Altamira Acero de 20 y 32 Galones: Máxima Presión de Trabajo: 100 psi (7 kg/cm2). Máxima Temperatura de Trabajo: 200 °F (93ºC). Presión de precarga: 30 psi (2.1 kg/cm2)
• Tanques de 44 a 119 Galones: Máxima Presión de Trabajo: 100 psi (7 kg/cm2). Máxima Temperatura de Trabajo: 200 °F (93ºC). Presión de precarga: 38 psi (2.7 kg/cm2).
NOTA: La entrega volumétrica es afectada (puede variar) por varias situaciones ambientales y condiciones del sistema, incluyendo temperatura y presión.

DIBUJO ESQUEMÁTICO DE OPERACIÓN
El diseño especial del diafragma ALTAMIRA Acero sella la carga del aire, separando el aire del agua y eliminando de ese modo la necesidad de un control de volumen de aire.
El depósito de agua no metálico impide que el agua entre en contacto con el metal, eliminando la posibilidad de corrosión.
1.- ALTAMIRA Acero tiene una cámara de aire sellada que es presurizada antes de salir de la fábrica. El aire y el agua nunca entran en contacto entre sí, eliminándose cualquier posibilidad de "anegamiento" a causa de la pérdida de aire hacia el sistema de agua.
2.- Al ponerse en marcha la bomba, cuando la presión del sistema decae por debajo de la presión mínima de precarga. Sólo se almacena agua utilizable.
3.- Cuando la presión de la cámara alcanza la presión máxima del sistema, la bomba se apaga. El ALTAMIRA Acero está lleno a su máxima capacidad.
4.- Cuando existe demanda de agua, la presión de la cámara de aire fuerza al agua a salir a la red.

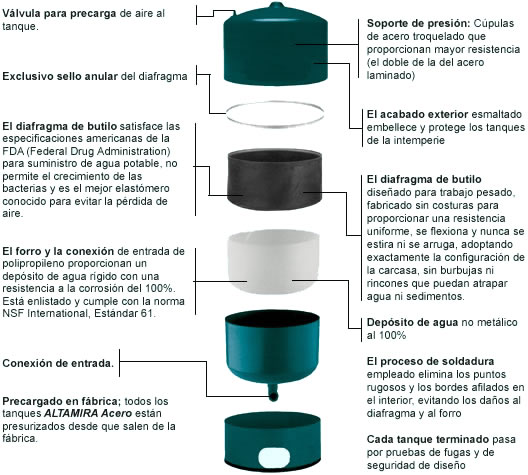

CARACTERÍSTICAS DE CONSTRUCCIÓN
