Equipos de Presión


Equipos de Presión / Tanques Precargados



TANQUE ALTAMIRA SKY
Tanque de Acero
Diseño de Membrana Intercambiable
Excelente calidad

Modelos Tanques
Modelo
Capacidad
máxima
Galones (L)
Diámetro del
tanque pulgadas (mm)
Altura del tanque
pulgadas
Diámetro de
Descarga
pulgadas
SKY 19
19 (72)
16" (406)
27-1/2"
1"
SKY 35
35 (132)
20" (508)
32-3/4"
1"
SKY 50
50 (189 )
24" (610)
32-1/2"
1-1/4"
SKY 85
85 (322)
24" (610)
50-1/2"
1-1/4"
SKY 119
119 (450)
24" (610)
68"
1-1/4"



ENTREGA VOLUMÉTRICA
Rango Switch de Presión
Precarga del Tanque
20-40 psi (1.4 - 2.8 kg/cm2)
18 psi (1.2 kg/cm2)
30-50 psi (2.1 - 3.5 kg/cm2)
28 psi (1.9 kg/cm2)
40-60 psi (2.8 - 4.2 kg/cm2)
38 psi (2.6 kg/cm2)
Modelo
Entrega volumétrica - Galones (L)

20 - 40 psi
(1.4 - 2.8 kg/cm2)

30 - 50 psi
(2.1 - 3.5 kg/cm2)
40 - 60 psi
(2.8 - 4.2 kg/cm2)
SKY 19
6.9 (26.1)
5.8 (22)
5.0 (18.9)
SKY 35
12.7 (48.1)
10.7 (40.5)
9.3 (35.2)
SKY 50
18.3 (69.3)
15.5 (58.7)
13.4 (50.7)
SKY 85
30.0 (113.6)
26.0 (98.4)
22.0 (83.3)
SKY 119
43.3 (163.9)
35.4 (134.0)
31.0 (117.3)

CICLO DE OPERACIÓN
El diseño especial de la membrana intercambiable ALTAMIRA Sky sella la carga del aire, separando el aire del agua y eliminando de ese modo la necesidad de un control de volumen de aire.
El depósito de agua no metálico impide que el agua entre en contacto con el metal, eliminando la posibilidad de corrosión.
Paso 1.
El tanque está casi vacío – el aire se expande llenando el área por encima de la membrana (Figura A).
Paso 2.
El agua entra en el tanque – el aire se comprime por encima de la membrana a medida que se llena de agua (Figura B).
Paso 3.
Se ha completado el ciclo de bombeo – el aire comprimido (mayor presión) activa la graduación de OFF (apagado) del switch de presión (Figura C)
.
Paso 4.
El agua empieza a salir del tanque – el aire comprimido en el tanque hace que el agua salga de la membrana
(Figura D).
Paso 5.
La membrana está vacía – el sistema está listo para comenzar un nuevo ciclo. (Figura A).

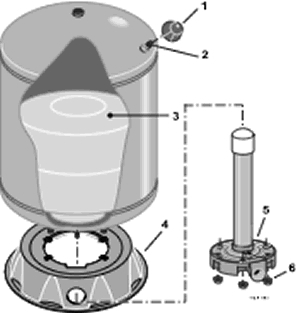

ACCESORIOS DEL TANQUE
No. parte
Descripción
de la pieza
Cant.
SKY19
19 Gal
SKY35
35 Gal
SKY50
50 Gal
SKY85
85 Gal
SKY119
119 Gal
1
Cubierta de Válvula de aire
1
U31-380P
U31-380P
U31-380P
U31-380P
U31-380P
2
Válvula de aire con tapa
1
U212-160B
U212-160B
U212-160B
U212-160B
U212-160B
3
Membrana-Vinilo
1
U20-15S
U20-13L
U20-10
U20-7
U20-20
4
Base
1
U31-505P
U31-505P
U31-512P
U31-512P
U31-512P
5
Brida
1
U231-460P
U231-460P
U31-447P*
U231-462P
U231-462P
6
Tuercas de Brida 15/16-18 Hex
6
U36-202BT
U36-202BT
U36-202BT
U36-202BT
U36-202BT

*No requiere tubo ascendente.
