Equipos para Piscinas Residenciales / Fibra Optica


Aplicaciones



Accesorios

•Fibra Óptica

• Iluminadores


End Glow


ECLIPSE II                              SV150T6                               SV150T6-S1


Side Glow


•Otros

L E N T E S                                                                         BOQUILLAS

 SVBULLSEYE      SV2POTP                     SVVYL-W          SVGUN-W

                    G U I A S


•Iluminador


SV150T6
• Iluminador muy eficiente para fibra óptica, con capacidad de hasta *756 fibras, los iluminadores de la serie 150T hacen gala de una poderosa lámpara de Haluro metálico de 150watts. Puede manejar la mayoría de las aplicaciones de iluminación con fibra óptica para piscinas y paisajes. El diseño en forma de torre permite su instalación dentro del paisaje, más cerca de las instalaciones, lo que se traduce en menos uso de fibra y menos costo.


SV150T6-S1
• ¡El sistema Simple Sync elimina la necesidad de cables de datos!*. ¡Simplemente conecte las unidades a la energía y lo tendrá listo! No necesita configurar una unidad maestra y una esclava. Todas las unidades automáticamente sincronizan las ruedas de color cuando son cableadas. **¡Es tan simple!


* Nota: Debe cablear en el mismo circuito - solamente sistemas de 120 Voltios.
**Nota: Los tendidos de cableado individuales deben ser hechos de cada fuente de luz para detener y poner en marcha la rueda de color en el mismo circuito.
6 COLORES
1. Blanco
2. Verde
3. Azul Claro
4. Azul Oscuro
5. Rosa
6. Durazno
Accesorios Requeridos Para Cada Aplicación

•Fibra Óptica Perimetral



○ Iluminador (sincronizable si usas más de 1 en la misma instalación).
+ Fibra Óptica perimetral (metros lineales en base a perímetro y distancia del iluminador).
+ Guía Perimetral.


+

+

=



Características
• Un efecto amistoso que realza e contorno de la piscina y añade dimensión a la apariencia global de la piscina.
• Mejore la seguridad adentro y alrededor de la piscina al añadir visibilidad a los escalones.
• Sin calor ni electricidad en el cable, la convierte en la mejor opción para piscinas y spas.



Guía de Diseño
• Fibra Óptica Perimetral

• PREGUNTAS PARA ANTES DE INICIAR
1. ¿Qué tipo de cable debería usar? Hay 2 estilos de cable Sideglow disponibles de 32 o 42 hilos con perfiles redondos para una fácil instalación y cuando se desea una banda de luz mas brillante.

2. Si es una piscina con liner de vinil, ¿Qué tipo de orilla de ser usada? Alguna orilla que esté lista para montar fibra óptica y de esa manera decidirá cual fibra acepta.

Nota Importante: El Sideglow se usa para acentuar el contorno de la piscina. No Ilumina el cuerpo de agua.
Side Glow

Side Glow


32hilos             42hilos

Radio de Curvatura Mínimo:          1"                        1/2"

Loop Máximo de Recorrido:        200'                      200'


GUIAS GENERALES
• El cable Sideglow debe empezar y debe terminar en la fuente de luz. La longitud total de un cable no puede exceder de 200', incluyendo la distancia hacia y desde el Iluminador.

• Mientras más pequeño el bucle del cable, el efecto es más brillante y más uniforme.

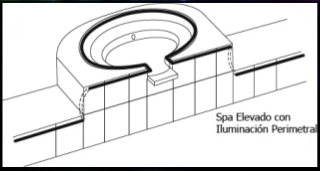

• Cuando sea posible, un bucle separado para el spa ayuda a mantener el bucle de la piscina corto y brillante (vea figura 1).

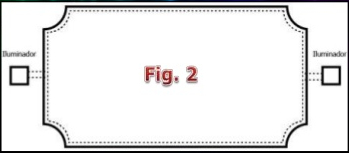

• Si la longitud total excede de 200', entonces son necesarias múltiples fuentes de luz. Estas fuentes de luz deben estar sincronizadas. inicie el recorrido de una fuente de luz, cuando vaya a medio camino alrededor de la piscina, salga hacia la segunda fuente. Entonces vuelva a correr la otra mitad de la piscina y termine en la primer fuente luz. Intente mantener cada tendido aproximadamente en la misma longitud para conseguir una iluminación uniforme (vea figura 2).


Accesorios Requeridos Para Cada Aplicación

•Fibra Óptica Sumergible

GUIAS GENERALES
○ Iluminador.
+ Fibra óptica Endglow.
+ 1 boquilla por cada salida.
+ 1 lente por cada salida.

+

+

+

=

CARACTERÍSTICAS

•Lentes plásticos de Xylex, probados para entornos de Alberca y Spa.

•Se adapta a conexiones de retorno standard.

•Nuevo Diseño Elimina problemas de fuga en los lentes.

•Sin electricidad y calor en los lentes.

Guía de Diseño

•Fibra Óptica Sumergible



• PREGUNTAS PARA ANTES DE INICIAR

1. ¿De qué color es la superficie de la piscina?
Las superficies claras o blancas reflejan la luz y color mejor. Las superficies oscuras absorben la luz y no mostraran mucho cambio de color. Evite iluminación bajo el agua en piscinas negras (perimetral, sin embargo, puede ser usada).

2. ¿Dónde está la casa en relación a la piscina?
Los lentes deben colocarse de espaldas a la casa o el área de visualización principal. De esta manera el cliente solo vera el lavado de color en la pared opuesta y no estará mirando directamente a la luz.

3. ¿Cuánta fibra debería poner en cada lente?
Las aplicaciones de un solo lente requerirán una mayor cantidad de fibra (300 hilos) que una aplicación con múltiples lentes (usualmente 150hilos por lente).


• GUÍAS GENERALES

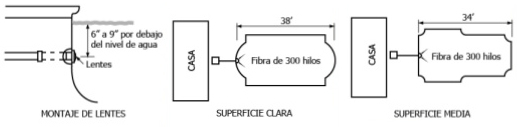

• Monte los lentes de 6 a 9 por debajo del nivel del agua. (Vea la Figura A). Observe que los lentes colocados fuera del agua, como por ejemplo, encima de una banca causarán sombras y por debajo de la banca serán demasiado profundas.

• En aplicaciones de un solo lente - Monte los lentes en el extremo profundo de la piscina. Vea por ejemplo las figuras B y C como referencia.

Fig.A                     Fig.B                   Fig.C


• En aplicaciones con múltiples lentes - Los lentes deben colocarse de espaldas a la casa o el área de visualización principal. En una piscina residencial de tamaño promedio, se utilizan tres lentes en la pared larga, brillando a través del ancho de la piscina. Vea ejemplo en la figura D y E como referencia.

• Los lentes de Spa puede ser colocado en la zona de los pies.

• Si la capacidad de la fuente de luz lo permite, use 25 o 50 hebras en un ensamble de lente para iluminar los escalones.

Fig.D               Fig.E


Accesorios Requeridos Para Cada Aplicación

•Fibra Óptica Constelación

A) Kit Celestial (instalaciones pequeñas). Incluye:

○ Iluminador de led + 12 puntos 4 hilos (15mts c/u).

* 1 a 3 puntos por m2 = 1 kit x cada 4 a 12 m2 de piso
(es sugerencia).

* Agregue hasta 3 kits adicionales por instalación.

+

=

B) Sin Kit Celestial (instalaciones mayores):
○ Iluminador
+ Fibra óptica de 4 hilos (metros lineales en base a distancia entre cada punto y el iluminador).

* Hasta 15 puntos en un ducto de PVC de 1".

* Se sugiere de 1 a 3 puntos por m².
CARACTERÍSTICAS

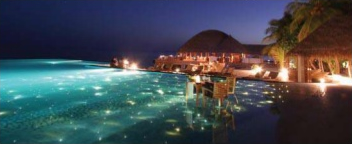

• Crea dramáticas escenas de noche con estrellas.
• verdaderamente una aplicación de diseño único.
• Colores estáticos: blanco, azul claro, verde, azul oscuro.
• Suave transición de color, desvanecido de azul a verde, cambio de color medio y rápido.

Guía de Diseño

•Constelación








CARACTERÍSTICAS

1. La fibra corre por la piscina a través de conductos preestablecidos.
2. las ubicaciones de los puntos son marcados con pintura.
3. La fibra y los puntos son expuestos en su posición.
4. Sujetar la fibra en su posición con silicón RTV.
5. Sellar con una lechada los conductos y la fibra.
6. Terminado el diseño y antes de aplicar el recubrimiento se muestran las fibras y el conducto.

Nota: Después de yeso (plaster), puntos de acrílico de las fibras se cortan a ras de superficie.


Ordenar, Diseñar & Instalar
•TIPS ÚTILES

•Trate de colocar la fuente de luz tan cerca de la piscina (respetando los códigos) como le sea posible. Esto no sólo mejorara el rendimiento de los cables (entre más largo es el recorrido del cable, más luz se pierde), sino que también ahorrará en el costo total del trabajo.

•No se olvide de integrar el conducto y los barridos al cotizar la instalación de fibra óptica.

•Si se desea cable perimetral, asegúrese de añadir una guía adecuada para la instalación.

•Nota Importante: Uno de los problemas más comunes que se observan en el campo es el corte de la punta de la fibra, ¡Sin dejar más fibra en el bucle de servicio! Si se desea cualquier adición de fibra (la iluminación de paisaje, etc.), no abra suficiente cantidad de fibra de sobra para cortar la punta de nuevo. Deje por lo menos un bucle de 18" de cable enrollado en espiral en la base del iluminado antes de terminar la fibra la punta de la fibra con una navaja caliente (vea figura F).

•CALCULAR UN SISTEMA DE FIBRA ÓPTICA
•Se debe basar en un plano a escala y conocer la siguiente información:
1. Tipo de piscina: cemento, vinil o fibra de vidrio
2. Color de piscina: clara, media u oscura
3. Accesorios: dependen del tipo de instalación perimetral, sumergible o constelación.
4. Ubicación de la casa: en un plano junto a la localización de la plataforma del equipamiento.
•Calcule el número total de hilos que están siendo usados en todos los accesorios y añada los que se usan en la iluminación perimetral (recuerde que ambos extremos del cable perimetral deben llegar al iluminador). Si el número total de hilos excede de 550, entonces una fuente de luz adicional debe ser instalada. Determine si se requiere sincronización. Por ejemplo: Endglow - 225 hilos + perimetral = 84 hilos (bucle de 42) = 309 hilos.
•Iluminador: Determine si el cliente le gustaría luz blanca o seis colores con un interruptor manual o un control remoto inalámbrico.

Conceptos de iluminación

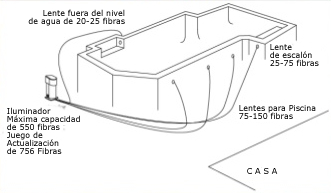

Sumergible

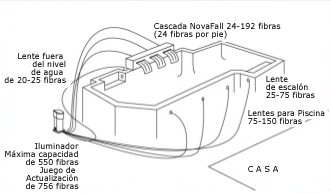

Sumergible y Cascada


Sumergible, Cascada y Perimetral
